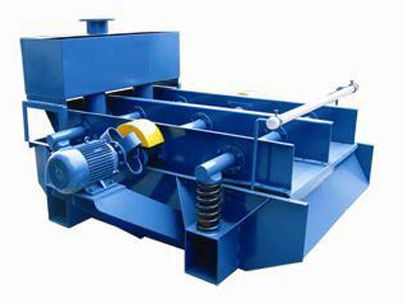

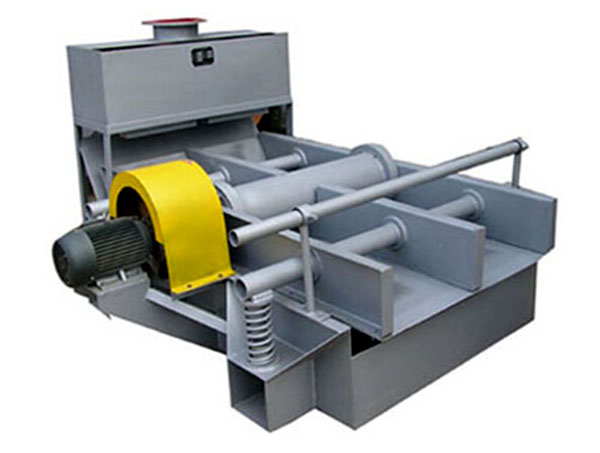

Вибрационная сортировка с высокой частотой ZDS

Короткое описание:

Вибрационное сито эффективно вибрирует в вертикальном направлении к сортировочной плите. Оно используется для грубой сортировки различных видов целлюлозы, такой как химическая целлюлоза, полухимическая целлюлоза и бумажная макулатура. Оно также может быть использовано для улавливания волокна из отходов и задней части в напорной сортировке и сепараторе. Надёжное качество и умеренная цена сделали наше вибрационное сито.

Вибрационная сортировка типа ZDS применяется в технологических линиях целлюлозы, макулатуры, где она служит, главным образом, в качестве последней ступени сортирования отходов. Преимуществом этого типа сортировки является открытый тип исполнения, при котором сортируемая масса хорошо видна и исключается опасность забивания сетки, в отличие от закрытых систем. Сортировочная сетка выполнена с круглыми отверстиями или щелями в соответствии с технологическими требованиями.

Вибрационная сортировка крепится анкерами непосредственно на бетонный фундамент или к металлической раме. Вибрационная сортировка состоит из ванны, которая установлена на анкерных плитах с пружинами, амортизирующими удары об пол. На четырех пружинах, прикрепленных к ванне, помещается сеточная корзина сортировки со смонтированным на ней вибратором. Вибратор приводится в движение посредством электродвигателя. К ванне прикреплена также спрысковая труба. Во время эксплуатации вибратор приводит сетку сортировки в колебательное движение. Колебания осуществляются при помощи вала с эксцентриками. Масса подается на корзину сортировки и, благодаря колебательному движению, отсортированная масса проходит через сетку в ванну, а отходы, не прошедшие через сетку, отводятся в жёлоб и удаляются из сортировки.

Отходы сортирования промываются на сетке при помощи спрыска. Высота уровня массы под сеткой устанавливается при помощи переливного порога таким образом, чтобы сетка сортировки самоочищалась. Решение об отводе примесей, отводе хорошей массы от сортировки и подводе массы на сортировку принимается проектировщиками в соответствии с местом установки сортировки. С целью обеспечения безопасности привод машины и эксцентрики снабжены защитным кожухом.

Технические характеристики:

Модель

ZDS-0.3

ZDS-0.6

ZDS-1.0

ZDS-2.0

ZDS-3.0

Производительность, т./сутки

2-3

5-10

20-40

40-80

60-120

Площадь просеивания, м2

0.3

0.6

1

2

3

Размер сито, мм

1300х380

1750х500

2100х580

2100х1080

2100х1610

Диаметр отверстия, мм

2, 2.5, 3, 4, 5, 8, 10, 12

Частота вибрации, раз/мин

1440

Амплитуда вибрации, мм

4-5

Концентрация массы входной, %

1-1.5

Концентрация массы выходной, %

0.8-1.2

Оснащён двигателем, кВт.

Y90S-4/1.1

Y90S-4/1.5

Y90S-4/2.2

Y90S-4/3

Y90S-4/5.5
