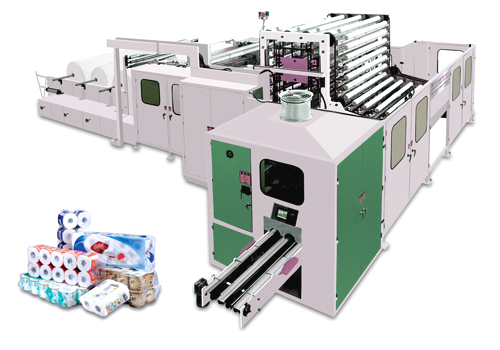

Высокоскоростная автоматическая линия для производства туалетной бумаги
Главная > Крановые электродвигатели
Краткое описание:
Линия состоит из перемоточной части, накопителя логов и высокоскростной орбиальной пилы. Сырье в бобине загружается на раму размоточной части, далее проходит через блок тиснения, перфорационный блок и наматывается в лог. Подклейка отрывого хвостика и обрезка бумаги – автоматические. Далее лог поступает в накопитель логов. Накопитель необходим для просушки клея. После накопителя, лог поступает на конвейер пилы, где режется на рулончики заданной длины. Далее рулончики упаковываются в пакеты на упаковочной машине. В случае индивидуальной упаковки рулончиков в бумагу, между перемотчной частью и накопителем логов устанавливается автоматическая машина для обандероливания логов.
Технические характеристики:
НАМОТОЧНАЯ ЧАСТЬ
|
Ширина исходного материала, мм |
1750 |
2150 |
2750 |
|
диаметр исходного материала, мм |
<1500 (>1500нужно заказать) | ||
|
диаметр гильзы исходного материала, мм |
3'(76мм) Другие размеры заказываются дополнительно. | ||
|
Размер готового продукта, мм |
90-150 | ||
|
Размер центральной трубы, мм |
38-50 | ||
|
Шаг перфорации, мм(расстояние между линиями нанесения перфорации) |
4 ножа ,90-160 (Другие размеры заказываются дополнительно) 2 ножа ,180-320 (Другие размеры заказываются дополнительно) | ||
|
Перфоратор |
4 кованных ножа | ||
|
Установление параметров |
Серсорный экран | ||
|
Система контроля |
PLС, инвертор | ||
|
Система контроля натяжения |
Encoder, PLС, инвертор | ||
|
Механическое управление |
Синхронный ремень | ||
|
Двигатель, в/гц |
380/50 | ||
|
Давление, МПа |
0.5-0.8 (Устанавливается пользователем) | ||
|
Производительность, м./мин |
200 | ||
|
Перематывающая бумагу стойка |
1-3 стойки (Количество рулонов исходного материала должно быть оговорено в заказе) | ||
|
Тиснение |
Тиснение сталь – к стали,Сталь-резина (определяется заказчиком) | ||
|
Количество модулей печати |
1-2 (определяется заказчиком) | ||
НАКОПИТЕЛЬ ЛОГОВ
|
Модель |
1800 |
2200 |
2800 |
|
Ширина исходного материала, мм |
1750 |
2150 |
2750 |
|
Габариты, мм |
2512х2470х2944 |
2512х2870х2944 |
2512х3470х2944 |
|
Вес, кг |
по модель машины | ||
|
Диаметр разматываемого рулона, мм |
90-150 | ||
|
Количество накопителя, шт |
100 (Другие размеры заказываются дополнительно) | ||
|
Скорость накопителя, шт/мин |
20 | ||
|
Мощность, кВт |
2.2 | ||
ВЫСОКОСКОРОСТНАЯ ПИЛА
|
Длинна лога, мм |
1500-2700 |
|
Скорость резки, резов/мин |
160 |
|
Количество логов |
2 |
|
Заточка |
Автоматическая |
|
Диаметр диска пилы, мм |
610 |
|
Погрешность реза, мм |
±1 |
|
Размер лога, мм |
90-135(стандартный размер,100) |
|
Программная система |
PLC |
|
Главный двигатель, кВт |
10.5 |
